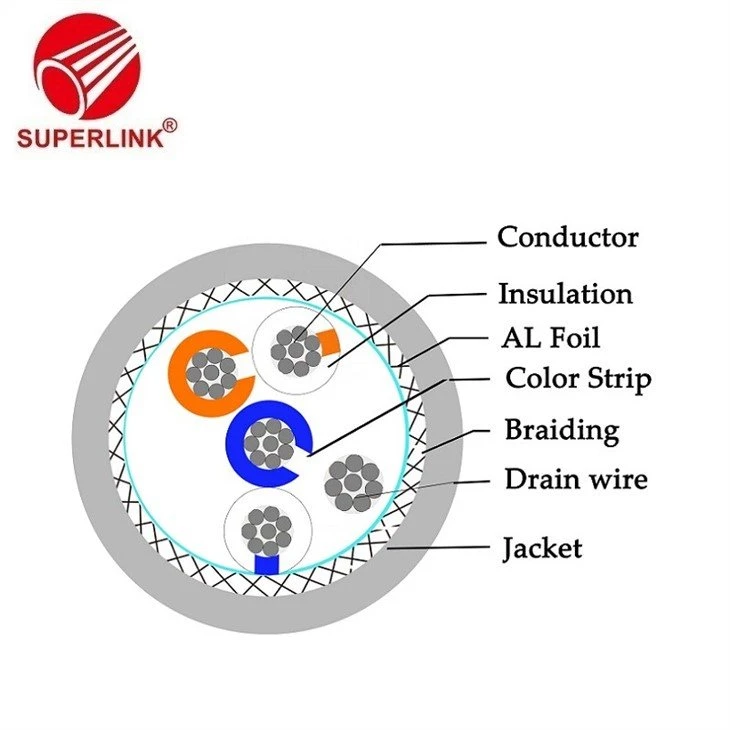

Cable de control de iluminación HVAC RS485 blindado

1.1

Conductor

Cobre estañado trenzado, 24AWG 0.22mm2

Diámetro 7 x 0,20 mm

Cobre estañado trenzado, 24AWG 0.22mm2
Diámetro 7 x 0,20 mm

Cobre estañado trenzado, 24AWG 0.22mm2
Diámetro 7 x 0,20 mm

1.2

Grosor del aislamiento

PE {{0}}.6 ±0.03mm

PE {{0}}.6 ±0.03mm

PE {{0}}.6 ±0.03mm

1.3

Codigo de color

Par 1: Blanco con franja azul y

Azul con franja blanca

Par 1: Blanco*Negro;

Individual: Amarillo

Par 1: Blanco con franja azul y azul con franja blanca

Par 2: Blanco con Franja Naranja y Naranja con Franja Blanca

1.4

1ra pantalla

1 envoltura de Mylar AL-

Superposición mayor o igual al 25 por ciento

1 envoltura de Mylar AL-
Superposición mayor o igual al 25 por ciento

1 envoltura de Mylar AL-
Superposición mayor o igual al 25 por ciento

1.5

Cable de drenaje

7/0,20 mm

Cobre estañado trenzado

7/0,20 mm
Cobre estañado trenzado

7/0,20 mm
Cobre estañado trenzado

1.6

Escudo trenzado

Cobre estañado

/

Cobre estañado

1.7

Cobertura

Mayor o igual al 85 por ciento

/

Mayor o igual al 85 por ciento

1.8

Chaqueta

PVC UL 1685 y RoHS

5,95±0,2 mm

PVC AS/NZS 3808 y RoHS
6,10±0,2 mm

PVC AS/NZS 3808 y RoHS
8,64±0,2 mm

Propiedades mecánicas

Temperatura nominal

-30~80ºC

Radio de doblaje

10 x D

Rango de temperatura de funcionamiento:

-20ºC a 70ºC

Propiedades electricas

Resistencia del conductor (a 20 ± 5 grados)

Menor o igual a 78,8 Ω/km

Menor o igual a 78,8 Ω/km

Menor o igual a 78,8 Ω/km

Impedancia (1 MHz)

120Ω más 10 por ciento

120Ω más 10 por ciento

120Ω más 10 por ciento

Capacitancia conductor a conductor

42,56 nF/km

41,2 nF/km

42,56 nF/km

Conductor de capacitancia a otro conductor y blindaje

76,25 nF/km

79,2 nF/km

76,25 nF/km

Voltaje

300V

300V

300V
